バーコードラベルプリンター『CASシリーズ』

加速する技術革新とそれに合わせて変遷するビジネス環境。しかしながら、お客様に品物や製品が最終的に届いてこそビジネスは成立します。 仕入・納入・在庫・管理・物流・検品・納品の過程の管理を容易にするバーコードは今やビジネスを含めた我々の生活にも欠かせない要素となってます。

JBCCはそのバーコードとラベルプリンタを中心とするフロントラインソリューションを東芝TEC社と共同開発でご提供します。

※「CAS」とは"Customize for AS/400"の略称です。

IBMホスト直結型バーコードラベルプリンタ

■ CASシリーズは、東芝テック(株)様との共同開発により、IBM e-Server iシリーズおよびAS/400シリーズからの直接印刷をサポートするファームウェアを搭載した高速バーコードラベルプリンタです。

シンプルなシステム設計

■ プロトコルコンバータ等の変換器は不要です。ホストの印刷プログラムは、ラベルプリンタの各種印刷指示をRPGでコーディングするだけです。また、別売のラベル設計ソフトウェア(Label Format Generation Tool)を使用することにより、WindowsPC上で作成したレイアウトデザインの自由度の高いラベルフォーマットの印刷も可能です。

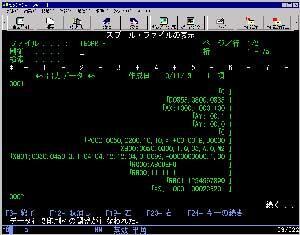

RPGでのコーディングが可能

■ AS/400のOUTQでジョブの表示をします。
プリンタの各種印刷指示コマンド(用紙長、フォント等)を「|」で囲みます。
PCのフォーム作成エディタでフォームを作成します。
コードページ931はご使用できませんので御注意ください。

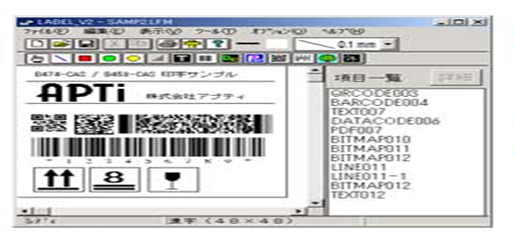

Windows PCでもラベル設計が可能

■ Label Format Generation Toolで作成したフォームをファイルに出力します。 出力されたファイルをテキストエディターでCAS用のコマンド形式に編集します。

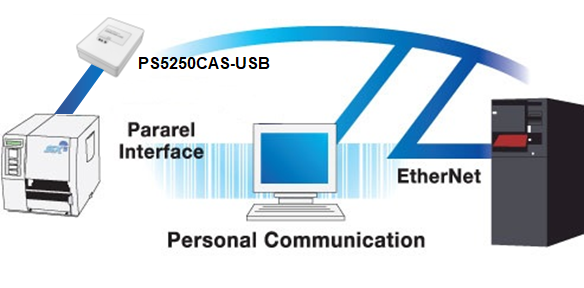

様々な接続形態をサポート

■ お客様の環境に応じて下図の3種類の接続形態の選択が可能です。これらは全て同じRPGプログラムで印刷可能です。これにより将来のシステムのバージョンアップや、アプリケーション開発も安心です。

PS5250CAS-USBでの接続（オプション）

■ PS5250CAS-USBは、IBMホストエミュレータ機能を搭載したホスト印刷に特化したプリントサーバーです。

　エミュレータ不要
　■ 印刷のためのホストエミュレータは必要なし、設置スペースやプリンターケーブルの心配も不要です。

　マルチプロトコル
　■ Telnet5250e、LPR/LPDのプロトコルをサポート

　簡単セットアップ
　■ 設置作業はWebブラウザを使って簡単にセットアップ。ステータス監視や設定変更も可能

　接続対象機器
　■ BA410T-CAS/BA420T-CAS/B-EX4T1-TS35-CAS/BX410T-CASの４機種
　 　※B-858-CASはサポート対象外です。

Parsonal Communicationsでの接続

■ パーソナルコミュニケーションズのプリンタセッションを利用しての印刷が可能です。

【1】 印刷プログラム開発方法
　AS/400 のOUTQ でジョブの表示をさせたとき下記の緑文字のようになるようにコーディングします。(全てテキストデータです。)
　下記の”「 ”, ”|」”に囲まれたデータはTEC バーコードプリンタ用の各種印刷指示命令です。

(1)PC のLabel Format Generation Toolでフォームを作成する。
　TEC バーコードプリンタ用の各種印刷指示命令がTEXT で作成されるので、接頭文字”{”を”｢”に、接尾文字”}”を”｣”に置換して、下記緑文字のようなファイルを作成します。
(2)(1)で作成したファイルのデータが作成されるようにRPG コーディングする
　固定データ部分をI 仕様書で登録
　DB から獲得する可変部分は通常のRPG と同じ様にO 仕様書で記述
　OUTQ に入ったデータを表示させると(1)で作成したファイルと同様になります。
(3)PRTF の設定 - 印字の設定部分は無視されます。(132,6LPI,10CPI など)
　出力エミュレーションはSCS を選択してください。
(4)OUTQ の設定
　特に制限事項なし
(5)制限事項
　コードページ931 は使用できません。
　"「"と"」"は印刷データとして使用できません。
(6)外字登録 - 外字印刷もサポート。

「C|」
「D0720,1280,0700|」
「AX;+000,+000,+00|」
「AY;+00,1|」
「AY;+00,0|」
「C|」
「PC00;0067,0111,15,15,V,+00,00,B,J0000|」
「PC01;0072,0155,15,15,V,+00,00,B,J0000|」
「PC02;0035,0259,15,15,V,+00,00,B,J0000|」
「XB01;0771,0181,3,1,03,03,08,08,03,0,0079,+0000000000,0,00|」
「XB02;0795,0412,P,05,02,05,0,0007|」
「XB03;0242,0615,T,L,03,A,0,M1|」
「RC00;積送No.|」
「RC01;梱包日|」
「RC02;宛先|」
「RC03;ITEM|」
「RC04;ST/NO.|」
「RC05;出荷元|」

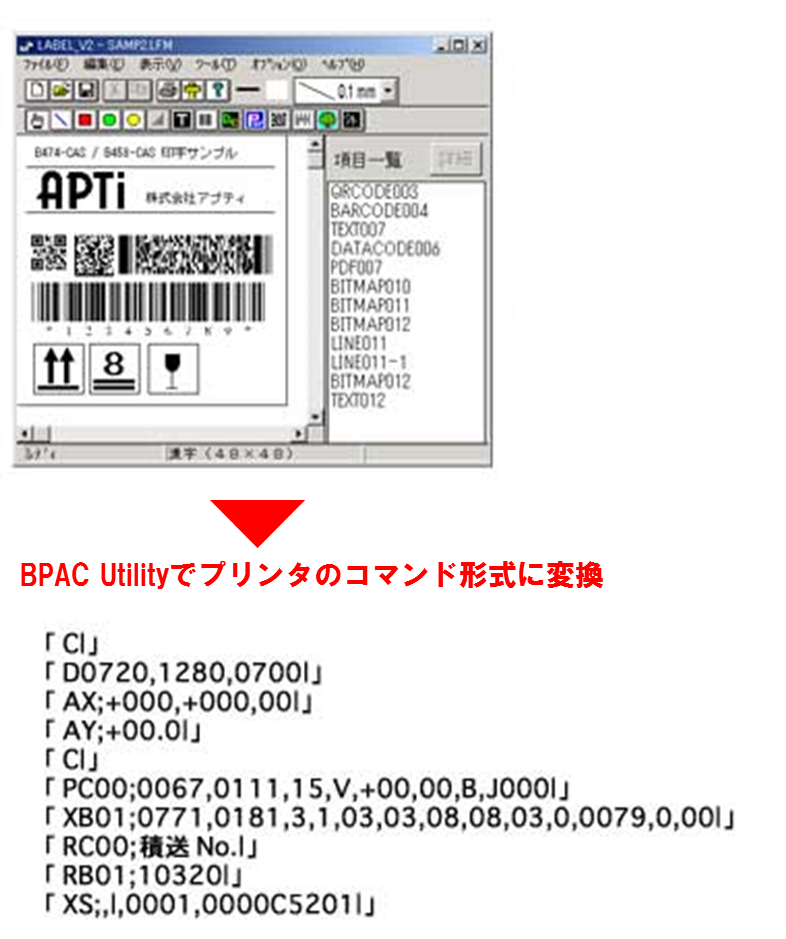

【2】 ラベル設計方法

■ Label Format Generation Toolで作成したフォームをファイルに出力します。 出力されたファイルをテキストエディターでCAS用のコマンド形式に編集します。

■プリンター仕様の詳細は東芝テック株式会社ホームページよりご確認ください。（外部サイト）
CASシリーズではない標準機の仕様になります。
